Diseño de la Base del Detector de Rayos Cósmicos de 24 Canales

Diseño Detector Híbrido de 24 Canales

Este detector contará con 24 canales de detección , lo que corresponde a 6 celdas híbridas.

Ya que se tiene la libertad de manipular las celdas individualmente, se desea que el detector pueda acomodarse de dos formas diferentes usando el mismo numero de celdas.

Posibles acomodos de las celdas.

Arreglo 2x3 celdas.

Arreglo 1x6 celdas.

     Se ha diseñado una base que permita montar ambos arreglos según sea el que se vaya a utilizar, de modo que sea estable mecánicamente.

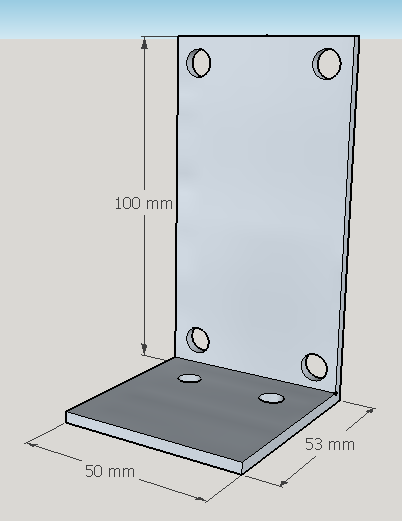

Estas son las piezas diseñadas que cumplen las características requeridas.

a)

b)

c)

A partir de una placa de aluminio de 3 mm de grosor se fabricarán estas piezas en las siguientes cantidades:

Dos piezas tipo a)
Dos piezas tipo b)
Cuatro piezas tipo c)

Además de dos piezas rectangulares de 20 cm x 10 cm de 4 mm de grosor sobre las cuales se fijarán el resto de las piezas.

Base para el arreglo 1x6 celdas.

Base para arreglo 2x3 celdas.

Se necesitan un par de cada una de estas bases para sostener las celdas de detección como se pretende.

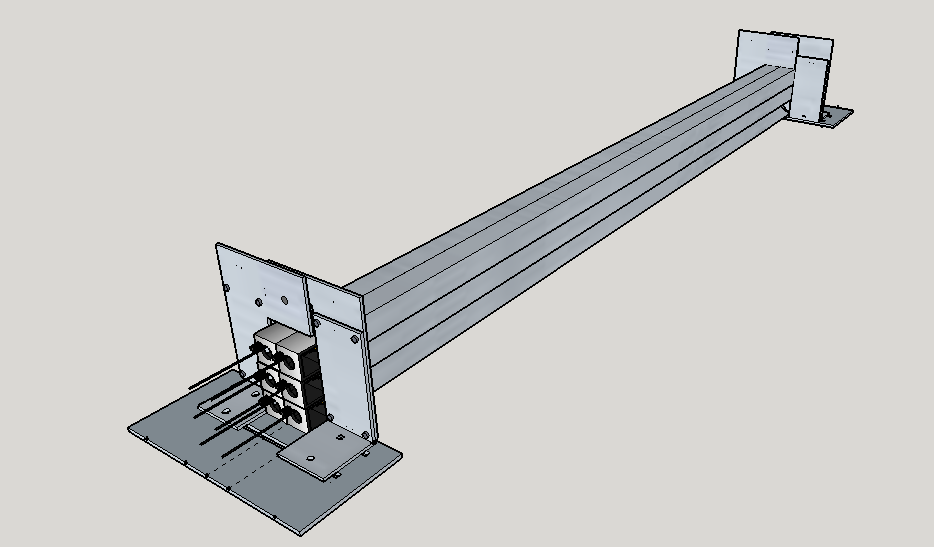

Detector en arreglo 1x6.

Detector en arreglo 2x3.

Sobre las superficies de la base se planea fijar mecánicamente las tarjetas electrónicas para hacer operar las celdas de detección asi como adquirir dichas señales.
