Diseño
Esta celda híbrida de detección de Rayos Cósmicos es considerada para ser el elemento básico constitutivo del cuerpo del detector de Rayos Cósmicos M3.
La celda híbrida detectará Radiación ionizante así como Radiación Cherenkov.
Está constituida por un tubo de aluminio cuadrangular de 1 mm de grosor y sección transversal de 1 pulgada cuadrada con una longitud aproximada a 1 m pulido en su interior.
Los tapones contienen los componentes del sistema óptico de detección, y el conector para aplicar un alto voltaje en la fibra de Tungsteno recubierta de Oro. La fibra debe cruzar el centro geométrico del tubo de extremo a extremo.
En cada tapón tendrá un fotodiodo y un conector para alto voltaje empleado también para medir la señal eléctrica , por lo que serán cuatro las señales que se puedan obtener por cada celda.
Este es el diseño de la celda híbrida de detección de rayos cósmicos.

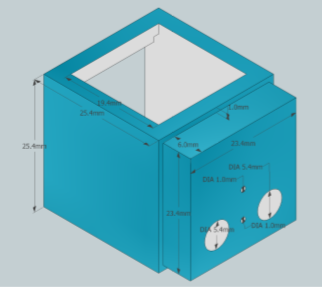

Diseño de la estructura de acrílico para los tapones para la celda.
 |

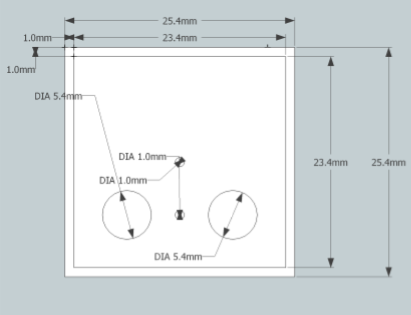

| Vista frontal. |
 |
| Vista lateral. |
 |
| Vista superior. |
 |
Vista isométrica.
|

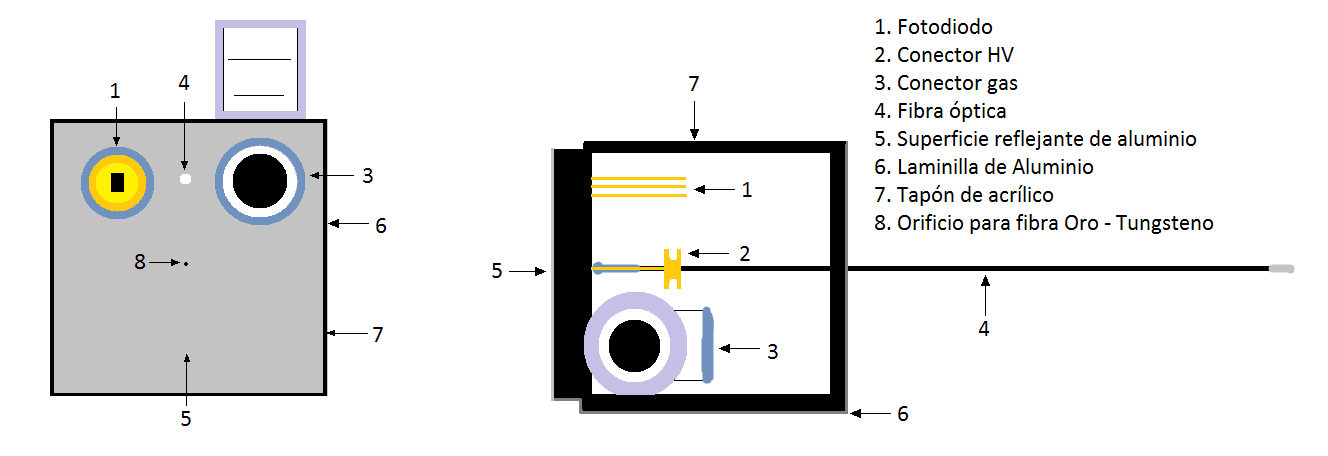

Este es el diseño de la distribución de los componentes en los tapones de la celda.
 |
| Diseño original tapón. |
 |
Diseño modificado del tapón.
|
La corrección en el diseño original del tapón, permitirá colocar una celda encima de otra.
Estos son los componentes empleados en la celda híbrida de detección.
 |
| Fotodiodo Hamamatsu S9074. |
 |
| Conector para gas. |
 |
| Conector de oro para el alto voltaje. |
.jpg) |
| Fibra de Tungsteno recubierta de Oro. |
 |
| Fibra óptica para calibración. |
